    VAI2500炉卷轧机生产工艺

    2019-12-09 10:25:00  来源:www.xcsyza.com
                                                             我们身边的炉卷轧机

    炉卷轧机,又称斯特克尔轧机(Steckel轧机)。自美国于1932年研制出*台试验性炉卷轧机并于1949年正式应用于工业生产以来,到现要已有近70年。近70年来炉卷轧机经历了传统型、改造型、现代型三个发展阶段。随着现代冶金技术的发展和现代传动、控制技术的应用,炉卷轧机已步入了蓬勃发展时期。
    炉卷轧机发明于20世纪30年代。该发明解决了成卷热轧薄板轧制过程中温度降低太快的问题,使得带卷在轧制过程中进行可逆式的往复轧制,直到轧制过程完成,这就是所谓的炉卷轧制方法。
    炉卷轧机基本工艺如下:
    板坯在连续式加热炉中加热后,通过高压水除鳞,然后在带立辊的四辊粗轧机上分别轧制一定道次,将板坯轧成厚10~20mm的带坯,在飞剪上切除头尾,然后送入炉卷轧机进行可逆轧制。当*道带坯头部出炉卷轧机后,右边的升降导板抬起,将带坯的头部引入右边卷取炉的卷鼓中进行卷取。卷取炉卷鼓与轧机之间带钢的张力不大,其总张力为30000N。当*道轧件尾部一出轧辊,右边的夹送辊下降,整个机组反转,开始第二道轧制,此时左边的夹送辊和升降导板抬起,又将带钢导入左边的卷取炉进行卷取,如此反复轧制几道,即轧成所需要的带卷。由于每道轧制时轧件端部均需通过轧辊,因而每道次开始时都需以导入速度(0.5~2.5m/s)轧制,使轧件端部平滑进入卷鼓的槽口。导入后,卷鼓和轧机同步升速到正常轧制速度。而在每道次终了时,则必须及时制动,以防轧件尾部进入保温炉内。这样频繁改变的操作制度必须依赖自动控制才能实现,同时也限制了轧制速度的提高。一般轧件在炉卷轧机上轧制7~9道次,轧到要求的带卷厚度后,通过运输辊道冷却到卷取温度,在地下卷取机上卷成钢卷。
    炉卷轧机国外国外供应商:
    一般来说,由于卷取炉的设计制造有其*的特殊性,所以炉卷轧机的设计公司均选择卷取炉的*生产厂商与其配套,这些厂家主要有:德国的LOI公司,日本的NISSHO IWAI KUBOTA公司,加拿大的MACMETALL CSF公司,南非的SCAW METAL LTD公司,另外还有OLSON INDUSTRIES、PIFCOM、MACMETALIng公司等。

    VAI炉卷轧机卷

    VAI技术公司在炉卷轧机中所制定的卷取炉标准系列是比较齐全和详尽的,其规格共有15种,可容纳的*大卷重从16t到45t;带卷宽度从1000mm到3000mm;燃料消耗从1750mJ/h~4600mJ/h;*大卷取直径从1870mm到2500mm;为保证通用性卷鼓直径都是1350mm。

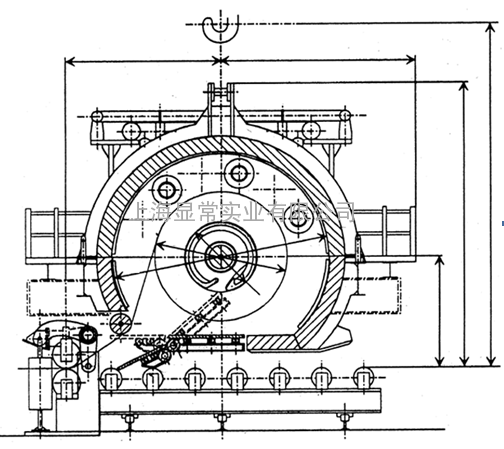

    VAI炉卷轧机卷取炉标准尺寸系列
      * * * 炉子 炉子 起重 炉子 炉子
    卷取炉      大 中心线至 中心至夹 吊钩 外侧 中心线距辊道上表面高度
         单 外轮 送辊 必须 总宽度
         位 廓宽 中心距离 高度
    炉  型      重                   *
           量
              a b c d e f g   h
      t Kg/ mm mm mm mm mm mm mm mm mm mm mm mJ/h
    mm
    SF 100/360 16 17 1000 2100 3600 1350 2160 5350 3650 2900 6550 6000 1950 1750

    SF 100/410 30 26 1000 2100 4100 1350 2500 5900 4150 2900 7300 6000 2180 1750

    SF 135/360 16 17 1350 2450 3600 1350 2160 5350 3650 2900 6550 6350 1950 2300

    SF 135/380 30 22 1350 2450 3800 1350 2350 5600 3850 2900 6900 6350 2100 2300

    SF 160/330 16 10 1600 2700 3300 1350 1870 4950 3350 2900 6050 6600 1850 2700

    SF 160/360 25 17 1600 2700 3600 1350 2160 5350 3650 2900 6550 6600 1950 2700

    SF 160/410 30 26 1600 2700 4100 1350 2500 5900 4150 2900 7300 6600 2180 2700

    SF 180/330 16 10 1800 2900 3300 1350 1870 4950 3350 2900 6050 6800 1850 2900

    SF 180/360 30 17 1800 2900 3600 1350 2160 5350 3650 2900 6550 6800 1950 2900

    SF 180/410 45 26 1800 2900 4100 1350 2500 5900 4150 2900 7300 6800 2180 2900

    SF 210/330 16 10 2100 3200 3300 1350 1870 4950 3350 2900 6050 7100 1850 3300

    SF 210/360 30 17 2100 3200 3600 1350 2160 5350 3650 2900 6550 7100 1950 3300

    SF 210/380 45 22 2100 3200 3800 1350 2350 5600 3850 2900 6900 7100 2100 3300

    SF 300/330 30 10 3000 4100 3300 1350 1870 4950 3350 2900 6050 8000 1850 4600

    SF 300/360 45 17 3000 4100 3600 1350 2160 5350 3650 2900 6550 8000 1950 4600


    特别鸣谢,《按照传统型、改造型、现代型三个阶段叙述了炉卷轧机的发展、中国冶金网、百度文库、中国冶金设备网、冶金工业网上海显常实业有限公司技术部的资料提供和大力支持。
